Audio-DSP-Board
Ein
Soundprozessor für die Bühne
|
|
Der Audio-DSP dient der vielfältigen Signalbearbeitung
von Musiksignalen in Echtzeit. Er verteilt u.a. 4 Monokanäle
am Eingang im Format 4416 in einem 4 dimensionalen Raum
(4 Speaker am Ausgang) wobei diagonale Crossfades über eine
Matrix möglich sind. Die Bilder zeigen die erste Entwicklungstufe
auf der Basis eines TMS320 - die nächste soll mit einer
Motorolla DSP vom Typ 56301 arbeiten - wie sie auch auf
der bekannten Soundscape-Mixtreme-Karte und einer Reihe
von Studiogeräten benutzt wird.
|
 |

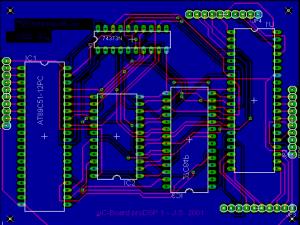

Gesamtansicht (EAGLE
-Layout) des Mainboardes mit 8051, RAM, EPROM und PORT für
digital-IO.. Die Steuerung erfolgt durch eine 8051er CPU
- die digitalen IO arbeiten auf die AD/DA-Converterplatine.
EAGLE-Dateien:
SCH / BRD

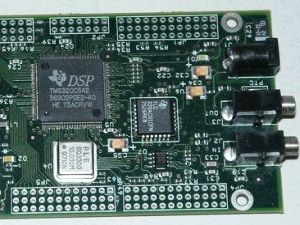

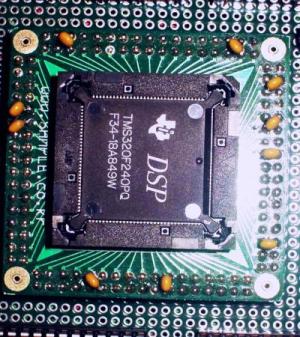

Weiter unten: Bilder des Evaluation-Boards von Texas
Instruments, das den digitalen Signalprozessor DSP TMS 320
enthält.
|
 |
Das TMS320-Board
besorgt eigenständig die digitale Signalbearbeitung. Momentan
wird für die Entwicklung ein EVAL-Board zweckentfremdet,
das an unserem Institut in Siegen verfügbar ist. In der
Endversion wird statt des EVAL-Boards nur der DSP selbst
mit einiger Umbeschaltung auf dem Board existent sein.
Die Steuerung erfolgt durch obige Mikroprozessorplatine
die auf die Handhabung von insgesamt biszu 8 DSP-Platinen
ausgelegt ist.
|
 |
Geplant snd 4 /
8 Eingangskanäle mit AD-Wandlern von AKM sowie equivalente
DA-Converter.
|
 |
